Снегоуборочная техника и оборудование (обзор)
Снегоуборочная техника для зимнего содержания дорог
Описание: Зимнее содержание автомобильных дорог включает в себя использование различных снегоочистительных машин, которые подметают дорожное полотно, сгребают снег и в последующем грузят его на грузовые атомобили для вывоза в места его утилизации (либо на свалки снега, либо на снеготаялки как, например, снегоплавильная машина TRECAN для сплава в канализационную сеть). Для борьбы с наледью и снегом находят применение тепловые снегоочистительные машины и распределители соляных и химических реагентов (распределители ПГМ).
Для зимнего содержания тротуаров, дорог и трасс (очистка от снега и наледи) используется следующая коммунальная снегоуборочная техника и оборудование:
- распределители противогололедных (технологических) материалов ПГМ;
- плужное оборудование (боковой, передний, средний и скоростной отвалы);
- щеточное оборудование (гидравлическое либо механическое);
- роторное оборудование (с плужно-, шнеко- и фрезерно-роторным рабочими органами);
- скребковые либо лаповые транспортеры;
- машины, оснащеные тепловым оборудованием;
- специализированные вакуумные машины;
По типу рабочего органа оборудование коммунальных машин подразделяется на два основных класса: активное и пассивное. При этом отвалы по типу рабочего органа относятся к пассивным средствам, а все остальное снегоуборочное оборудование по типу рабочего органа является активным.
Несколько слов о применении снегоуборочной техники для обустройства склонов гор (уборка снега плужным отвалом или фрезой, а также проминка трасс). В таких случаях применяется снегоуборочные машины, называемые "ратрак", оборудованные широкими гусеницами (траками) с большими грунтозацепами. В основе ратрака лежит бульдозерная схема, адаптированная для работы в суровых зимних условиях. Самоходное шасси ратрака снабжено широкой гусеницей, шириной более метра. Такие широкие гусеницы обеспечивают небольшое давление на снег — порядка 50-60 г/см2 (5-6 кН/м2), что позволяет успешно передвигаться по снегу и работать на крутых склонах.
Роторная снегоуборочная техника
Шнекороторное снегоуборочное оборудование
Снегоуборочная машина, оснащенная шнекороторным оборудованием, предназначена для переброски снега, снежных валов и куч, образованных при работе снегоуборочных машин оснащенных плужным оборудованием, в сторону (на обочину) или погрузку снега в самосвалы с помощью направляющего (погрузочного) желоба.
Шнекороторное снегоуборочное оборудование, установленное на автомобили, тракторы и специальные шасси, используют для очистки от снега дорог при высоте снежного покрова до 0,8—1,2м.
В режиме функционирования дальность отбрасывания снега шнекороторным снегоуборочным механизмом составляет расстояние от 15 до 40м. При этом снег распределяется тонким слоем без образования валов, задерживающих снег на проезжей части, которые к тому же создают дополнительную нагрузку на коммунальные службы по очистке дорог при окончании зимы.
Повышение эффективности при эксплуатации снегоуборочной техники. Использовать сменное шнекороторное снегоочистительное оборудование на базе колесных тракторов Беларус-82 (ZAUGG, ФРС-200М) и гусеничных тракторов ДТ-75 (ДЭ-220А) для многих эксплуатирующих коммунальных служб является наиболее предпочтительным, поскольку сменный рабочий снегоуборочный орган дает возможность более полно использовать трактор в другие сезоны.
Плужно-роторное снегоуборочное обрудование
В коммунальном хозяйстве данный тип конструкции снегоуборочного оборудования используют довольно редко. Плужно-роторную снегоочистительную технику применяют для уборки снега с тротуаров и улиц с последующим формированием снежных валов. Рабочий снегоуборочный орган представляет собой плуг со встроенными в него роторами. Как правило, количество роторов составляет 1-2 при этом в конструкции с двумя роторами они расположенны соосно и имеют противоположно направленные лопасти. Для уборки плотного или слежавшегося снега, применяют лопасти с зубчатыми рабочими кромками.
Фрезерно-роторное снегоуборочное оборудование
Снегоуборочная техника с фрезерно-роторным снегоуборочным оборудованием лучше приспособлена для уборки уплотненного снега и снежных валов так же с последующей погрузкой в самосвал или отбрасыванием снега в сторону (до 25 м). Снегоочиститель фрезерно роторный (на спецшасси, моноблок, навесное оборудование) основное применение находит при работах, связанных с уборкой слежавшегося и/или обледенелого снега расположенного по краю дороги. При помощи торцевых фрез обледенелые валы снега нарезаются на куски пригодные для отбрасывания. Привод рабочего органа (фрезы) осуществляется через редуктор от вала отбора мощности трактора (ВОМ трактора). Наиболее популярны марки: КО-207 (Северодвинск) и СНФ-200.
Снегопогрузчики
Во многих городах отбрасывать снег с проезжей части на обочину в большинстве случаев либо запрещено экологическими службами, либо невозможно из-за пешеходных тротуаров, поэтому применяют другую технологию. В данном случае снег, собранный вдоль дороги в валы другой снегоуборочной техникой, как правило оборудованной плужными отвалами, загружают в самосвалы снегопогрузчиком с последующей транспортировкой в места утилизации сненга (снегоплавилка, снегоплальная станция, мобильная снегоплавильная установка, снегоплавильная машина)
Снегопогрузчик - история применения.
Лаповые снегопогрузчики в России приняты в эксплуатацию еще в 1930-е годы, а начиная с 1950-х они находят широкое применение. Первоначально это были машины С-4, изготовленные на шасси ГАЗ-51А и снегопогрузчик Т-1. На сегодня их сменили полноприводные лаповые снегопогрузчики СНП-18, Амкодор, КО-206 «Амур» (бывш. Уральский Авто Моторный Завод).
Снегопогрузчик - принцип работы.
Данная снегоуборочная техника функционирует следующим образом: фронтальная скребковая лопата при помощи специальных лаповых захватов подает убираемый снег и сколотый лед на ленточный транспортер с лотками, предназначенными для удержания поступающего снега. В процессе работы этой снегоубороччной машины снег с транспортера попадает в кузов самосвала, следующего за погрузчиком, для последующей транспортировки в места его утилизации (на снегоплавилки, мобильные снегоплавильные установки, снегоплавильные пункты, камеры и т.п.).
Плужно-щеточное оборудование.
Плужная снегоуборочная техника.
Плужная снегоуборочная техника предназначается для зимнего содержания автодорог, очистки городских территорий от свежевыпавшего снега путем перемещения его отвалом, а также профилирования и последующего сдвига валов снега с дорог. Плужный отвал устанавливается либо перпендикулярно, либо под углом к направлению движения машины.
По рабочему краю плужного отвала (плужный снегоочиститель) в зависимости от модели снегоуборочной техники устанавливают ножи из листовой износоустойчивой резины (ТМКЩ) или сменные металлические пластины. В последнем случае ножи делают сегментированными, т. е. каждый нож крепится шарнирно и имеет предохранительный демпфер (что особенно важно для скоростной уборки магистралей).
Широкое распространение получила снегоочистительная техника на базе тракторов. При этом среди базовых тракторов лидерство использования уже 15 лет прочно удерживают трактора производства Минского тракторного завода (Беларус 80/82), хотя и нередко встречаются снегоуборочные машины на шасси «Владимирец» и ЗТМ/ЮМЗ. Использование тракторов целесообразно при проведении работ не требующих высокой производительности. Снегоуборочная техника для дачи в качестве движителя использует малые трактора либо мотоблоки.
Передний снегоуборочный отвал конической формы (аэродинамический или скоростной отвал) применяется во время патрульной снегоочистки магистралей. Такой скоростной отвал удаляет свежевыпавший снег и отложения высотой до 35 см и отбрасывает его с трассы в сторону (до 10 м на скорости 60-70 км/ч).
Для повышения эффективности уборки и увеличения полосы захвата наряду с передним снегоуборочным отвалом может быть установлен боковой снегоуборочный отвал (также конической формы). Его устанавливают между передней и задней осями. Основное назначение бокового снегоуборочного отвала — очистка дорожных покрытий после работы переднего отвала и удаление снежного наката или наледи. При использовании бокового плуга одновременно с передним и средним плужными отвалами уменьшается число проходов снегоуборочных машин, а снег от среднего отвала перемещается без образования снежного вала, что повышает эффективность уборки.
Поворот и подъем плужного снегоочистителя, как правило, гидрофицирован. Применение гидропривода позволяет изменять конфигурацию плуга и поворачивать его, меняя таким образом захват плуга и смещение снежных валов в любую сторону (или перемещать их). Плужное оборудование с задней навеской широкого распространения не получило. Многофункциональные машины, как правило, оборудованы снегоуборочным отвалом и распределителем твердых противогололедных материалов (ПГМ) например машина HOLDER M480.
Щеточная снегоуборочная техника
Щеточное снегоуборочное оборудование включает в себя:
- раму,
- карданную, цепную (или гидростатическую) передачу,
- редуктор,
- цилиндрическую щетку с механизмом подъема.
Щетка, как правило, расположена под углом к продольной оси снегоуборочной машины и выполнена из щеточных дисков наружным диаметром от 500 до 750 мм. Привод осуществляется от коробки передач через коробку отбора мощности. На тракторе привод щетки осуществляется либо от заднего вала отбора мощности (ВОМ), либо гидравлически.
Технология уборки выглядит следующим образом: при движении снегоуборочной машины снег сгребается в сторону плугом (плужным отвалом), а оставшийся наиболее уплотненный слой снега сметается щеткой, при этом такая снегоуборочная техника может быть как тихоходной, так и скоростной.
Распределители твердых ПГМ (пескоразбрасывающее оборудование).

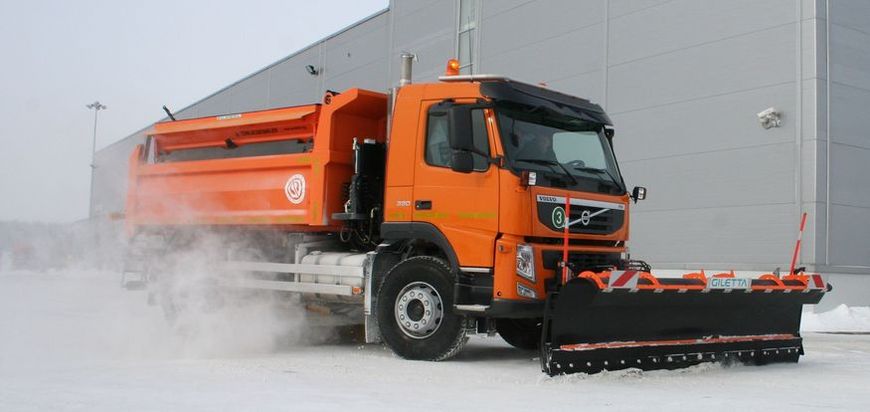

Пескоразбрасывающие машины, оснащенные оборудованием для распределения ПГМ, как правило представлены довольно широким модельным рядом с объемом бункера от 0,4 м3 до 12 м3 (GILETTA UNIQA) и предназначены к применению как на тротуароуборочных так и магистральных машинах.
Данное снегоуборочное оборудование легко агрегатируется с уборочными машинами как импортного (шасси MAN, VOLVO, IVECO), так и российского производства (шасси КАМАЗ, МАЗ, ЗИЛ).
Снегоуборочная техника, оснащенная распределителями позволяет распределять следующие типы противогололедных материалов: соль, гранитную крошку, жидкие материалы (CaCl2, NaCl) или комбинации этих материалов;
Снегоплавильные машины
Снегоплавильная техника (снеготаялки, снегоплавильное оборудование, снегоплавилка, снегоплавильные машины, снегоплавильные установки) применяется для утилизации снега и помогает разгрузить от самосвалов и другой большегрузной техники городские магистрали, которые зимой осложняют и без того непростую дорожную ситуацию.
Снегоплавильные станции на основе оборудования обладают рабочими характеристиками аналогичными мобильным вариантам. Плавление снега происходит в снегоплавильном бункере (стационарная снегоплавильная камера). Крупные снегоплавильные пункты могут содержать от 5 до 10 снегоплавилок образуя настоящие снегоплавильные комплексы.

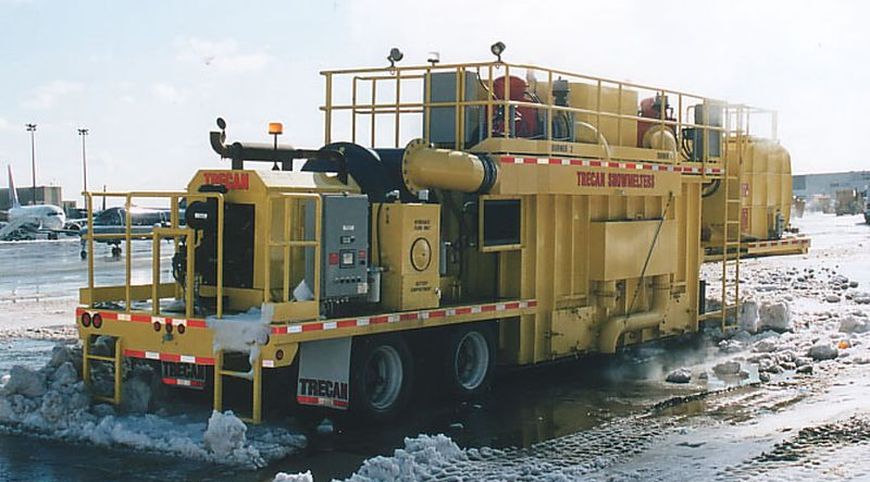

Для заполнения бункера снегоплавилок TRECAN рекомендуется погрузчик с ковшом 1,5 – 2м3, который может обеспечить производительность при загрузке снегоплавилки.
При расчете эффективности работы снеготаялок необходимо учитывать тот факт, что на производительность снегоплавилки оказывает влияние температура окружающего воздуха. Приведенная производительность соответствует температуре -5…-10 С.
По мере плавления снега содержащиеся в нем загрязнения (ТБО) осаждаются в поддонах, расположенных на дне загрузочного бункера. Снегоплавилка TRECAN имеет поддон либо оснащается конвейером для автоматической выгрузки ТБО. При незначительном содержании ТБО в утилизируемом снеге очистка снегоплавилки производится один раз в смену, для чего необходимо слить воду из бункера очистить поддоны и выгрузить осадок.
Снеготаялки TRECAN экологичны, т. к. уровень звука лежит ниже предельно допустимых пределов, а выбросы в атмосферу ниже ПДК. Вся снегоплавильная техника TRECAN прошла сертификацию в России.
На все представленные компанией "Меркатор Интернейшнл" снегоуборочные машины и оборудование приведены характеристики, которые для удобства сведены в таблицы. Руководствуясь таблицами характеристик вы можете получить всю необходимую информацию для того, чтобы выбрать и купить снегоуборочные машины максимально соответствующие вашим требованиям.
